Het idee is simpel. Een bierkrat + versterker + Accu en een setje autospeakers. Dit alles samen om onderweg of op locatie een leuke sound te hebben.

2 concepten zijn inmiddels af. Waarbij gezegd moet worden dat het bierkrat eigenlijk direct vervangen in door een (18mm) MDF kist.

ConceptOne:

• 2 maal pioneer TA-a6911 2x 80Watt RMS 93dB
• Een Rally CA-2260 2×40W RMS versterker
• 1 gelaccu 12V 9Ah
• 1 plaat MDF (18mm

ConceptTwo:

• 2 maal pioneer TS-G1003i 2×25Watt RMS 87dB
• 1 maal Harman Kardon CA60Q 4×15Watt RMS Versterker (wordt vervangen door een TA2024 uit China)
• 1 gelaccu 12V 4Ah (In de behuizing zitten er 2, maar 1 was stuk)
• Halve plaat MDF

ConceptThree (nog te bouwen)

• JBL 3 Way 6″*9″ (CS3196) 91dB
• Eenmaal TA2020 2x 15W RMS op 4Ohm
• 1 gelaccu 12V 9Ah
• MDF

ConceptOne - 80Watt mobiele power

Een en ander is wat ruim opgezet waardoor er een flinke klankkast ontstaat. In eerste instantie zat er de CA60Q in welke later in de C2 terecht is gekomen. Na afbouwen was een vriend geinteresseerd en heb ik een ander versterkertje er in gezet welke ik welkon missen. Direct werd duidelijk dat het Rally/Caliber versterkertje een stuk meer power naar de speakers wist te brengen want deze kist knalt er stevig op los.

De kist heeft wieltjes (kinderwagen) en een handvat (reiskoffer) zodat ‘ie makkelijk te transporteren is. Jammer genoeg is de kist nooit afgewerkt, dus nog steeds kaal MDF. Zoals hiernaast moet ‘ie worden.

Al met al kan het een best leuk ding worden. Het artwork is naar smaak van mijn huisgenoot welke hem nu heeft, en hem (zou gaan) gaat afwerken.

---

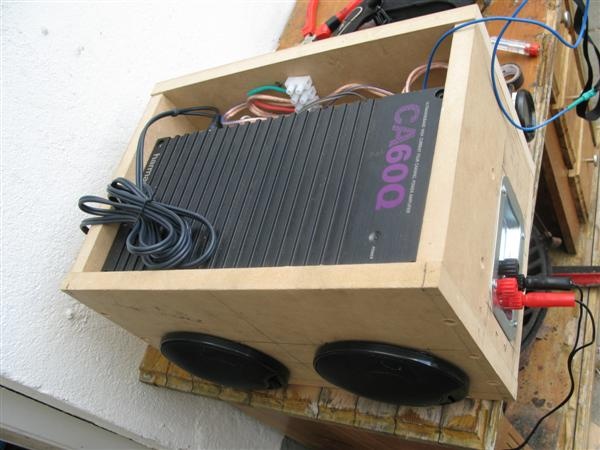

ConceptTwo - bescheiden muziekkwaliteit (in ontwikkeling)

Het idee was 2 12V accu’s parallel te gebruiken in een zo’n klein mogelijke kist. Hiertoe zou de CA60Q gecombineerd worden met 2 10CM pioneer speakers. De versterker is nogal groot en bepaalde daarmee deels de afmetingen.

Het idee is aardig gelukt al bleek al snel dat 1 van de 2dehands verkregen accu’s niet goed meer was. Dit kan ik zelf veroorzaakt hebben omdat ik hem probeerde op te laden met een 6A autoacculader, terwijl deze accu’s liever met ongeveer 1/10 van de capiciteit geladen worden. In dit geval 400mA dus. De andere accu is gelukkig nog goed en kan nog geladen worden tot 13,6V.

De versterker ligt op een plafond waaronder de accu’s zich bevinden. Elke speaker heeft een eigen acoustische ruimte met een accu erin. Rechts zie je de “laadterminal” om beide ingebouwde accus afzonderlijk op te laden. Het idee van parallel schakeling heb ik al snel laten varen, daar ik veel tegenstrijdigheid hierover trof. Parallel laden werd soweiso niet aangeraden. Met een wisselschakelaar zou er gekozen moeten kunnen worden voor accu 1 of 2.

Het geluid uit dit kistje is bijzonder goed, echter gaat hij lang niet zo hard als de ConceptOne. Sowieso is de gevoeligheid van die 6×9″ speakers een stuk hoger als deze 10CM pioneers, daarbij is ook de versterker van minder vermogen. Wel is goed te horen dat deze versterker een mooier geluid ten berde brengt.

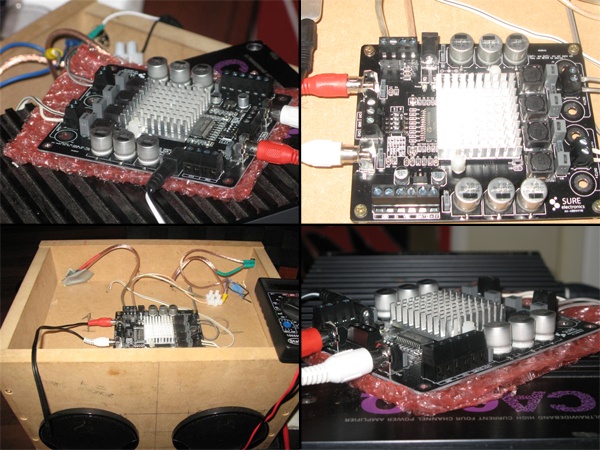

Inmiddels is voor testdoeleinden de versterker vervangen door een zeer efficiente TK2050 uit china (sureelectronics) Deze geeft al een stuk meer vermogen dan de CA60Q. Echter is de bedoeling dat deze wordt vervangen door een TA2024 van een samenkoopactie en dan gaat de TK2050 in een nog te bouwen eindversterker (CA1) gecombineerd met een ringkerntrafo van ongeveer 30V.

ConceptThree - inProgress
